Kiểm soát độ co nhựa nứt bê tông có sợi bện đã cắt ARG

1.Giới thiệu

Nó cũng biết rằng bê tông thông thường có xu hướng giảm ở giai đoạn đầu của xơ cứng và co rút này dẫn đến các vết nứt bê tông. Việc bổ sung chất xơ có hiệu quả ngăn chặn các vết nứt.
ARG (kiềm chống Glass) sợi có mô đun đàn hồi cao
và độ bền kéo. Thông báo kỹ thuật này cho thấy tác dụng kiểm soát crack của ARG sợi.

2.Test phương pháp

2.1 Mix tỷ lệ bê tông

Bảng 1 cho thấy tỷ lệ pha trộn bê tông.

Mỹ tổng hợp: cát sông
Kích thước hạt cốt liệu thô: tối đa 25 mm

2,2 ARG xắt nhỏ sợi

ACS13H-103 đã được sử dụng để kiểm soát nứt và liều lượng của nó được thể hiện trong Bảng 2.

Bảng 2: Liều dùng của ARG xắt nhỏ sợi

2,3 Khuôn


Khuôn mẫu thể hiện hình ảnh trong 1 được sử dụng để gây ra nhiều vết nứt. Hàn dây điện lưới (5 X 100 X 100) được hàn thép tấm với độ dày 4,5 mm. Nó đã được đặt trên khuôn cơ sở gỗ và được bao quanh bởi vụng 50 mm vuông

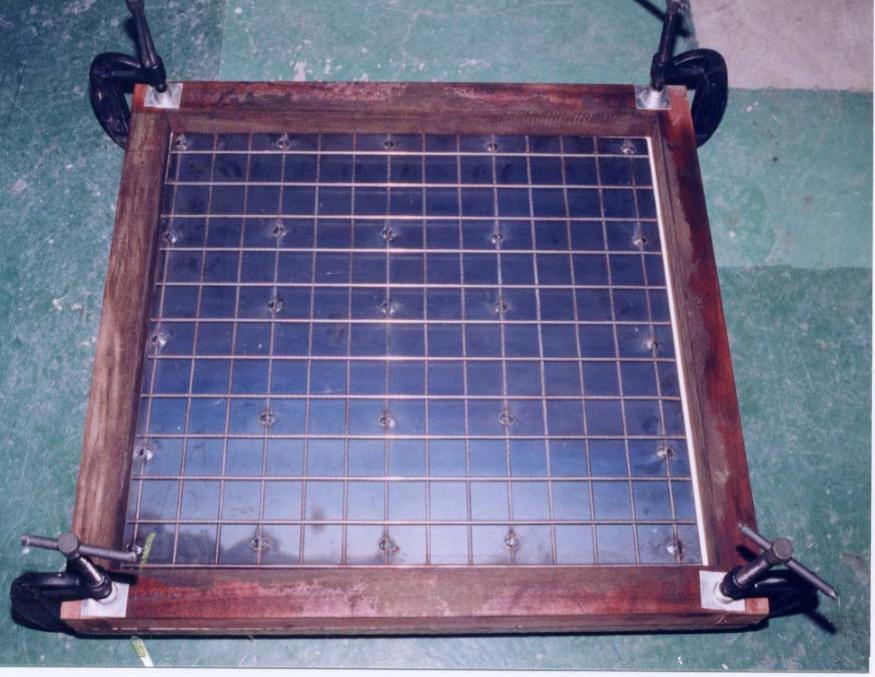

Ảnh 1 Khuôn đặt tấm thép với lưới thép hàn


2.4 trộn thủ tục


(1) Bê tông được trộn bằng cách sử dụng loại chảo trộn buộc. Tại cốt liệu thô đầu tiên, tiền phạt tổng hợp và xi măng hỗn hợp và sau đó nước được thêm vào và chúng được trộn lẫn trong 3 phút.
(2) Sau đó, sợi ARG xắt nhỏ trộn với bê tông trong 30 giây.
(3) Mốc thể hiện trong Hình 1 được đặt trong phòng có điều kiện (20 độ C, 60%). Bê tông hỗn hợp được đúc vào khuôn độ dày 50 mm.


2.5 Đo lường phương pháp của mỗi tài sản


Crack chiều rộng và chiều dài được xác định ở tuổi 24 giờ. Slump được đo theo JIS A 1101. Cường độ nén được đo theo tiêu chuẩn JIS A 1108 ở tuổi
14 ngày.

3.Test kết quả


3,1 Crack

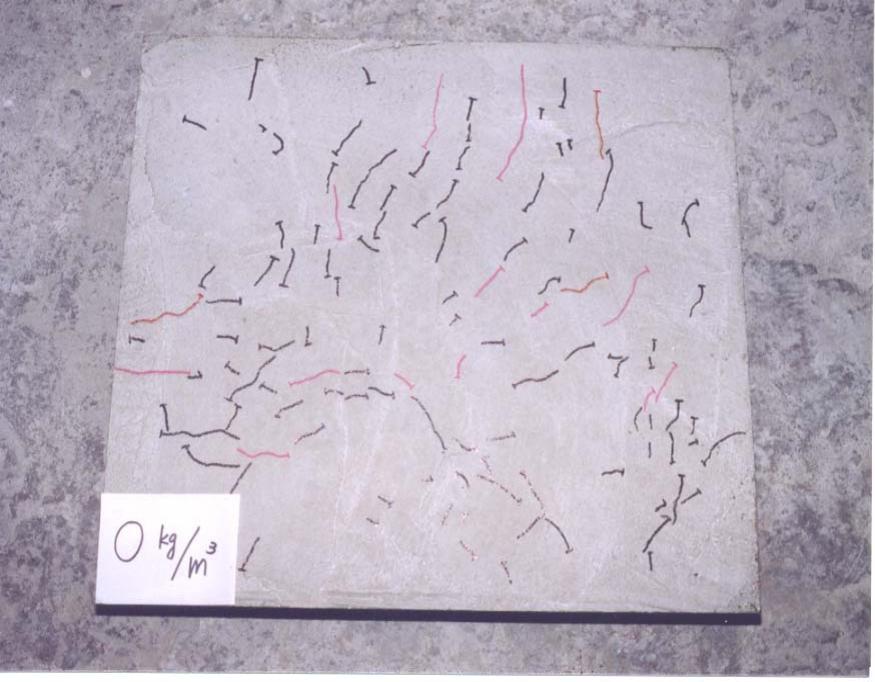

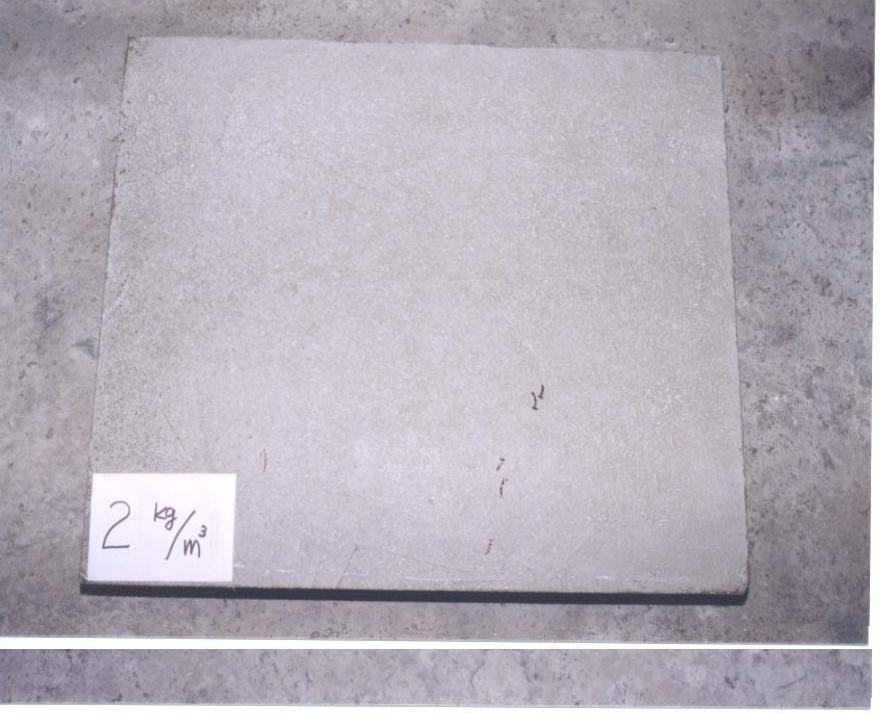

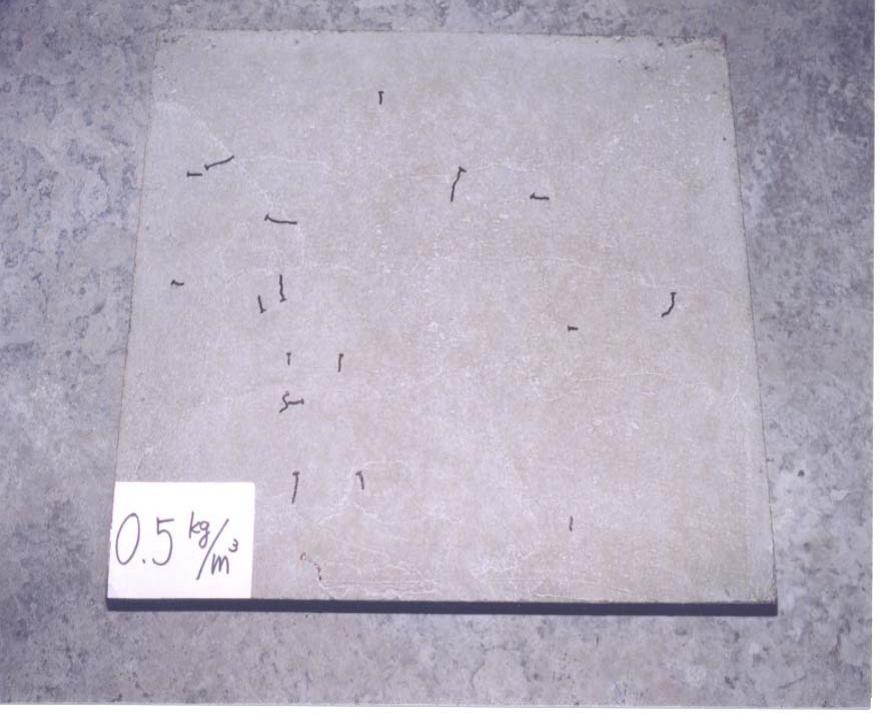

Kết quả thử nghiệm trên các vết nứt được tóm tắt trong Hình 1 và mỗi mẫu được hiển thị trong Hình 2 ~ Ảnh 5. Ảnh 6 cho thấy vết nứt có chiều rộng là 0,3 mm. Trên thực tế vết nứt trên các mẫu vật trong các bức ảnh không thể được nhìn thấy rõ ràng. Vì vậy, theo chiều rộng vết nứt, sau đường màu dày đã được rút ra dọc theo vết nứt mỗi.
* ít hơn 0,1 mm: màu đen
* hơn 0,1 mm và nhỏ hơn 0,2 mm: đỏ
* lớn hơn 0,2 mm và thấp hơn 0,3 mm: nâu

Ngoài ra của ARG sợi ACS13H-103 chỉ đạt 0,5 kg/m3 ngăn chặn vết nứt co ngót nhựa vô cùng. tổng số vết nứt

khu vực bê tông thêm 0,5 kg/m3

và 1,0 kg/m3 của

ARG chất xơ là ít hơn một phần mười của bê tông đồng bằng. Tổng diện tích vết nứt của 2,0 kg/m3 là ít hơn 1/50 của chương trình trên
đồng bằng bê tông.

100

=Note=
Blacklinesmeancrackswithawidthoflessthan0.1mm.
Redlinesmeancrackswithawidthofmorethan0.1mmandlessthan0.2mm. Brownlinesmeanscrackswithawidthofmorethan0.2mmandlessthan0.3mm

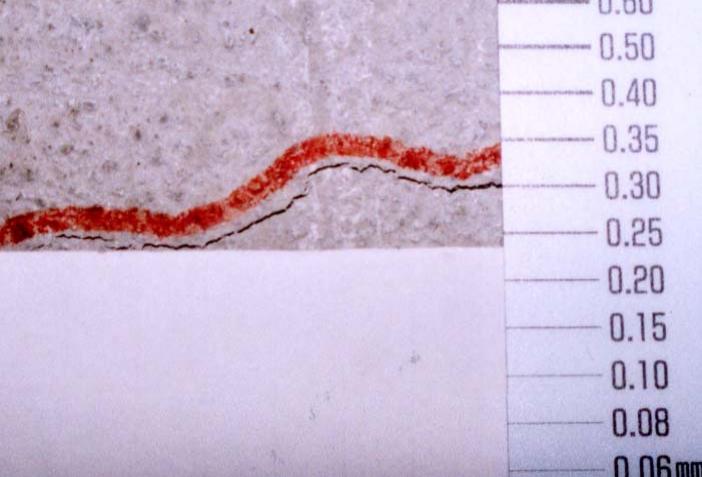

Ảnh 6 Crack bê tông đồng bằng (số 1) có chiều rộng là 0,3 mm

3.2 Cường độ nén và độ sụt

Kết quả thử nghiệm cường độ chịu nén và sụt giảm được thể hiện trong
Hình 2.

Ngoài ra của ARG xắt nhỏ sợi 2 kg/m3
giảm

sụt giảm 1 chút. Việc bổ sung của ARG xắt nhỏ sợi nhỏ hơn
2 kg/m3 không làm giảm suy thoái.
Cường độ nén của bê tông ARG chất xơ là tương tự như đồng bằng một hoặc nhiều hơn.
